BXB應用中的新嘗試
BXB公司今年捷報頻傳,繼UFO話筒單元獲德國IF設計大獎后,其所報名的5款評選產品全部獲得2015年臺灣精品獎,也是連續3年得到臺灣精品的肯定。其中新款FCS系列會議系統主機與單元就占了四項。新款的會議系統納入許多創新的會議系統運用新思維,整合諸多功能,如AGC自動增益控制、TCP/IP通信協議網絡控制、移動終端APP控制等,將物聯網及云端處理技術融入在會議系統的管理應用。在會議系統的連接線方面,BXB也下了一番功夫,以實現更有彈性并符合客戶需求的解決方案。以下針對會議系統的接線方式及其優缺點做說明。

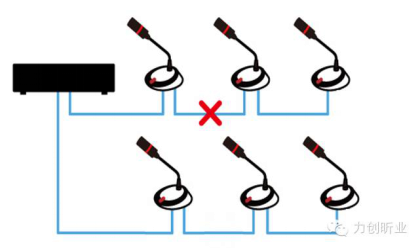

目前多家廠商的會議系統接線架構通常以手拉手的接線方式來做串接,以接法來說,就是依照不同回路按照其分配的只數從第一只接到最后一只,這樣的接線方式既簡單又節省線材的使用。不過手拉手的接線方式有其缺陷,如下圖上排的第三只麥克風為例,一旦第一支麥克風單元到第二只麥克風單體中間的線路有異常,或者第二只麥克風單體壞掉,都將造成此回路后面的單元無法正常使用的情況。

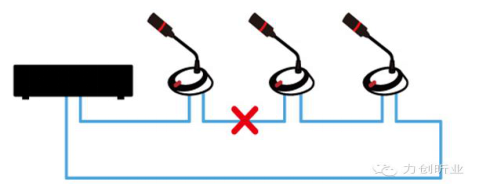

在如今對系統質量與穩定性要求越來越高的情況下,近期業界興起一種新的接線方式,稱之為環型架構(ring)。環形架構即不管使用什么接線方式,需從最后一支麥克風多拉一條線接回主機,型成循環,概念圖如下。此接線架構正是如今會議系統接線架構的解決方案。以此圖來說如果中間的一只單元或線出問題的情況下,環形架構信號與供電可以分別由右邊左邊傳出來分別供給單元,以解決故障造成此回路其它單元無法正常使用的問題。雖然需要多拉一條線,但系統的穩定度大大的增加。

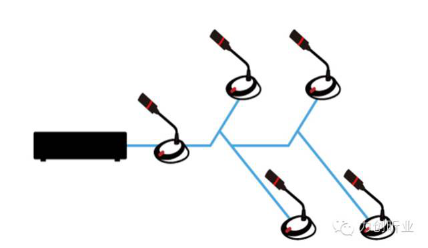

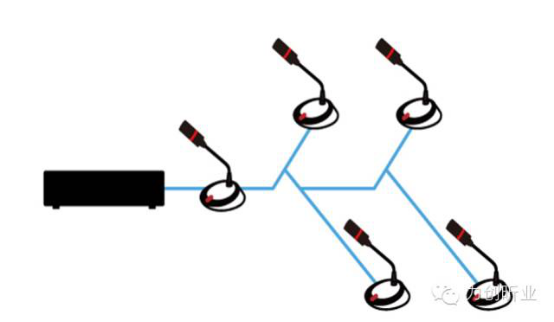

曾在一次的會談中與Mr. Ho談到接線架構的問題。他說到:「環形架構是可以解決串接上的缺點,不過如果是以并接的方式,像BXB是使用Y型接線,單元壞掉對該回路其它單元也不會有影響。我認為用Y型線的做法就可以解決此問題。
以現有使用串接的會議系統來說,環形接線架構還是有一定的好處,但多家廠商目前都尚未使用這樣的接線方式。其實,BXB在20年前研發會議系統的時候,就已經將這種安全聯機的接線方式納入其中。在此以圖文解說的方式將BXB會議系統不同的接線方式做說明,對于使用BXB會議系統的朋友們?cè)诮泳€方式上有多種選擇,來建構穩定及好用的會議系統。
BXB公司今年捷報頻傳,繼UFO話筒單元獲德國IF設計大獎后,其所報名的5款評選產品全部獲得2015年臺灣精品獎,也是連續3年得到臺灣精品的肯定。其中新款FCS系列會議系統主機與單元就占了四項。新款的會議系統納入許多創新的會議系統運用新思維,整合諸多功能,如AGC自動增益控制、TCP/IP通信協議網絡控制、移動終端APP控制等,將物聯網及云端處理技術融入在會議系統的管理應用。在會議系統的連接線方面,BXB也下了一番功夫,以實現更有彈性并符合客戶需求的解決方案。以下針對會議系統的接線方式及其優缺點做說明。
目前多家廠商的會議系統接線架構通常以手拉手的接線方式來做串接,以接法來說,就是依照不同回路按照其分配的只數從第一只接到最后一只,這樣的接線方式既簡單又節省線材的使用。不過手拉手的接線方式有其缺陷,如下圖上排的第三只麥克風為例,一旦第一支麥克風單元到第二只麥克風單體中間的線路有異常,或者第二只麥克風單體壞掉,都將造成此回路后面的單元無法正常使用的情況。
在如今對系統質量與穩定性要求越來越高的情況下,近期業界興起一種新的接線方式,稱之為環型架構(ring)。環形架構即不管使用什么接線方式,需從最后一支麥克風多拉一條線接回主機,型成循環,概念圖如下。此接線架構正是如今會議系統接線架構的解決方案。以此圖來說如果中間的一只單元或線出問題的情況下,環形架構信號與供電可以分別由右邊左邊傳出來分別供給單元,以解決故障造成此回路其它單元無法正常使用的問題。雖然需要多拉一條線,但系統的穩定度大大的增加。
曾在一次的會談中與Mr. Ho談到接線架構的問題。他說到:「環形架構是可以解決串接上的缺點,不過如果是以并接的方式,像BXB是使用Y型接線,單元壞掉對該回路其它單元也不會有影響。我認為用Y型線的做法就可以解決此問題。
以現有使用串接的會議系統來說,環形接線架構還是有一定的好處,但多家廠商目前都尚未使用這樣的接線方式。其實,BXB在20年前研發會議系統的時候,就已經將這種安全聯機的接線方式納入其中。在此以圖文解說的方式將BXB會議系統不同的接線方式做說明,對于使用BXB會議系統的朋友們?cè)诮泳€方式上有多種選擇,來建構穩定及好用的會議系統。
