    HDBaseT常見問題

2017-08-04 16:07:56
瀏覽量:

  1HDBaseT聯盟

  HDBaseT聯盟是一個跨行業組織,成立該聯盟旨在促進并推動非壓縮高清多媒體內容傳輸?shù)腍DBaseT™技術成為行業標準。聯盟成立于2010年,至今已有超過170家會員單位,囊括了來自影音、汽車、工業計算機和消費電子領域的眾多領先企業。

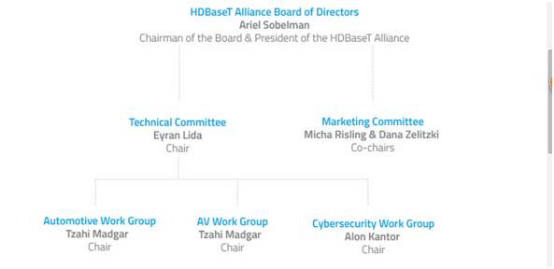

  聯盟董事會成員主要包括LG電子、三星電子、索尼影視娛樂、通用汽車和Valens半導體公司的代表。HDBaseT聯盟及其跨行業會員企業將進行開放式合作,共同推廣HDBaseT技術,建立高級數字媒體傳輸?shù)娜驑?biāo)準。HDBaseT聯盟的標準化活動涵蓋多個領域數字媒體生態系統全產業鏈。HDBaseT聯盟提供了超高清、無壓縮數據傳輸?shù)淖顑?yōu)解決方案。



  2HDBaseT技術



  • 什么是HDBaseT技術?

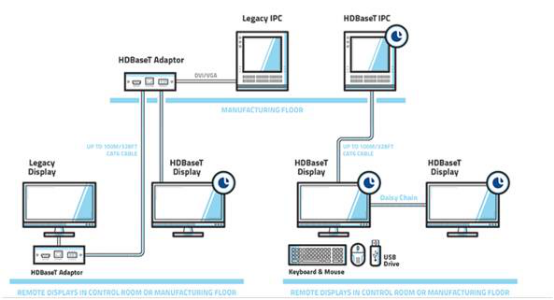

  HDBaseT技術是高清數字傳輸?shù)娜驑?biāo)準。它通過一條長距離網線傳輸無壓縮的超高清音視頻、以太網、控制信號、USB和高達100W電源。在影音、消費電子以及工業計算機應用中,使用Cat6及以上的一條簡單網線即可最遠傳輸100米/328英尺。在醫療和政府應用上更傾向于使用光纖,傳輸距離可超過幾公里。在汽車領域,可以選擇100BASE-T1-comparable網線(非屏蔽雙絞線),支持傳輸15米/50英尺。

  • HDBaseT技術與其他多媒體傳輸技術有什么區別?

  與當前市面上其他的高清內容分布技術不同,HDBaseT是唯一的、能夠僅靠一根單芯線纜實現未壓縮全高清媒體內容傳輸?shù)?00米之遙的長距離有線連接和實現100瓦充電電源的技術。

  HDBaseT是針對視頻應用程序而優化的技術,借助5Play(五大功能)集合體,它能夠連接所有的靠HDBaseT驅動的家庭娛樂設備。其他現有解決方案還要求特別的線纜和/或新的專用連接頭,而HDBaseT能利用現有的以太網基礎設施。

  • HDBaseT使用哪種線材?

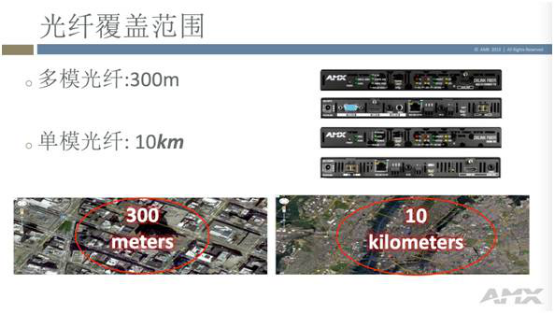

  在影音、工業和家用領域,HDBaseT可使用局域網網線(CatX網線)和光纖。HDBaseT通過網線可傳輸達100米,近乎零延遲,無性能損失。通過幾個100米的多跳可傳輸更遠距離。HDBaseT通過光纖傳輸可達更遠距離(從幾百米到幾公里),可以使用多模光纖和單模光纖,設施靈活性更大。

  • HDBaseT技術可以應用在哪些不同領域?

  HDBaseT可以滿足超高清多媒體內容傳輸?shù)男枨?/span>

  HDBaseT可以滿足超高清多媒體內容傳輸?shù)男枨?,因此,有許多領域可因此獲益。目前,HDBaseT聯盟主要在以下領域推廣HDBaseT技術:影音、汽車、工業計算機和消費電子。

  3HDBaseT領域

  • 什么是HDBaseT影音?

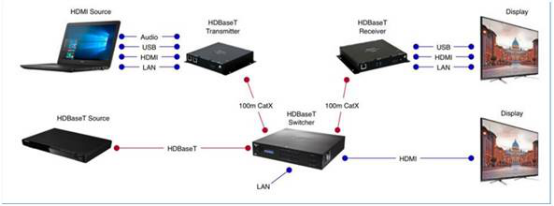

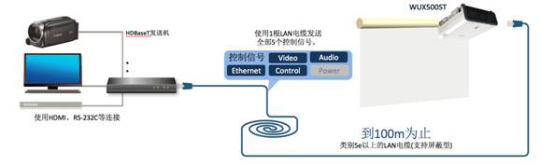

  HDBaseT影音是在2010年開發的HDBaseT最早標準。它滿足了AV市場的專業需求。HDBaseT的核心在于,僅使用一條100米的普通網線,即能傳輸未壓縮超高清音視頻、以太網、控制訊號、USB2.0和高達100W供電,稱為5PlayTM技術。目前這一領域市場上所有領先企業均為聯盟會員,生產的主要HDBaseT產品包括:延長器,矩陣,交換機、AV接收器、投影儀和顯示設備。

  • HDBaseT規格版本有多少種?

  初始版本為HDBaseT1.0,作為點對點的連接標準于2010年推出市場,定義了5Play特性集(視頻、音頻、控制信號、以太網和電源)。2013年,聯盟發布了HDBaseT2.0,在幾項特性上做出提升,包括擴展為多點對多點的技術,支持多流和菊花鏈。此外,HDBaseT2.0支持USB,可應用于多點觸控和KVM;提升了糾錯機制,實現更好的4K超高清視頻傳輸性能;除局域網線外,定義了光纖作為傳輸更長距離的HDBaseT解決方案。

  • HDBaseT線材的最低要求是什么?

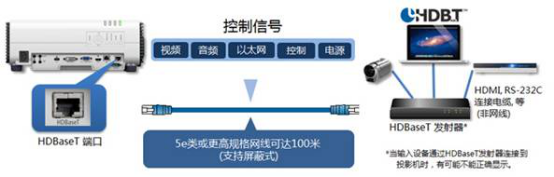

  這項技術在開發時要求可以使用最基礎的局域網架構工作,也就是Cat5e網線。事實上很多HDBaseT的項目都是在這類網線環境下運行的。當然,安裝和集成商的反饋表示,在安裝過程中最好使用Cat6類網線,以確保更優性能和無誤差傳輸。

  • HDBaseT支持哪些視頻和音頻格式?

  HDBaseT支持全部超高清/3D和2K/4K無壓縮視頻。兼容所有HDMI格式。HDBaseT提供最高質量視頻,零延遲,可由HDMI芯片組直接傳輸數字音頻。支持所有音頻標準格式,包括杜比TrueHD、DTS高清主體音頻、杜比定向邏輯Iiz 7.1和9.1以及更多音頻格式。



  • HDBaseT要靠以太網傳輸嗎?

  不是。雖然HDBaseT用的是以太網插口(RJ-45),但它所依據的是一個以太網設備不能起作用的不同協議。未來幾代的HDBaseT將包括HDBaseT轉換件,它們將會讓HDBaseT聯上網。

  • 是否有不同于現有以太局域網產品的特殊接頭或布線要求?

  沒有,這就是為什么HDBaseT如此獨特、又容易部署的原因。HDBaseT利用現有的以太網基礎設施,這意味著,接收器可以利用現有的CAT6局域網線纜、以太網入墻式被動連接器和RJ45以太網插口。

  另外,HDBaseT還可完全向后兼容以太網協議,連接的設備能夠自動切換到僅用以太網通訊的模式。

  • HDBaseT可以驅動哪類控制信號?怎樣才能分辨比如互聯網信號和音頻流信號之間的區別?

HDBaseT可驅動RS232、IR、以太網和USB2.0信號。當供應商的設備在兩個終端都有使用時,HDBaseT還將允許供應商發送適當?shù)目刂菩盘?。HDBaseT為支持不同類型的媒體信號和控制信號而設計,其含義既指技術也指設備。

  • HDBaseT產品的不同等級之間區別是什么?

  有五種HDBaseT產品等級。

  等級A和等級B適用于HDBaseT 1.0,等級C-E適用于HDBaseT 2.0。

  等級A支持5Play特性集:通過一條100米網線傳輸超高清音視頻、控制、以太網、USB和電源。

  等級B提供一個更經濟的解決方案,不支持以太網功能,傳輸距離為70米。

  等級C與等級A相當,規格為2.0,支持全部5Play特性。

  等級D支持較低分辨率-1080P和較短距離(30米),特別適用于教室場景。

  等級E支持HDBaseT光纖,傳輸距離更長(幾公里)。

  • HDBaseT供電是如何工作的?

  HDBaseT供電(PoH)允許通過一條以太網線纜同時傳輸數據信號和電源,距離達到100米。PoH標準是基于IEEE802.3,PoE標準,通過適當?shù)恼{(diào)整來確保在以太網線中的4對雙絞線可安全傳輸高達100瓦的電力。

  在典型的PoH應用中,電源設備(PSE)由50-57伏特的電力驅動,所有用電設備通過HDBaseT的以太網4對雙絞線直接獲得供電。4對雙絞線供電是提供更多電力,更有效的關鍵。在最新的PoE標準定義中,4對雙絞線供電為用電設備提供2個供電接口,因此與原來的2對解決方案相比,使用以太網4對雙絞線他們可以獲得雙倍的供電。

  • PoH可以提供多少瓦供電?

  HDBaseT供電技術可安全傳輸產品需求的電源,最高能夠支持100瓦。

  • PoH與PoE兼容嗎?

  是的,PoH標準是基于PoE的,因此它們是可以兼容的。在這種情況下,PoH的最大供電功率取決于PoE。

  • HDBaseT支持4K嗎?

  是的。HDBaseT可將無壓縮的超高清4K視頻傳輸?shù)?00米。
