小箱體大作用——Atlas同軸系列

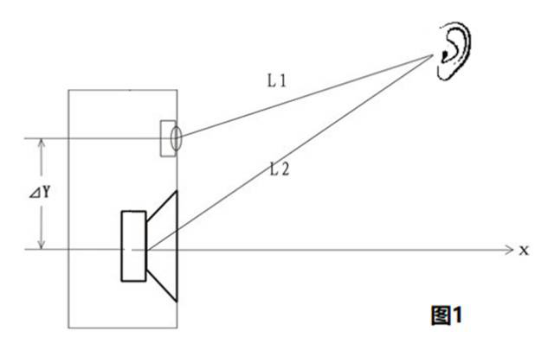

單個揚聲器在聲音重放時,無法滿足人耳對 20 ~ 20kHz 的頻響要求,因此,音箱大多采用高、低音揚聲器來分別重放各自的頻段,在空間合成。有的音箱還采用高、中、低三揚聲器的結構,目的都是為了真實呈現自然界的聲音。但是,這種音箱的揚聲器需按一定的方式排列,發聲點分散成兩個或三個,原來是點聲源的聲學結構被多個揚聲器的分離排列破壞了(圖1⊿y),在聽覺效果上感覺頻率分離.同時,由于兩個揚聲器的間距影響到聲音到達人耳的時間不同(圖1中L1≠L2),形成相位差, 造成相位失真,近聲場時更加明顯。
針對音箱的這些問題,市場上出現了同軸揚聲器,比較知名的有英國的TANNOY (天朗)和KEF。
所謂同軸揚聲器就是將高音驅動單元做在低音單元軸心上,做到高低音同軸.但是在處理方式上各廠家有所不同,其效果也不盡相同。
美國最大的音頻設備供應商之一AtlasIED推出了具有自己特色的同軸系列 SM8CXT和SM12CXT 音箱,從型號SM**CXT看這是一種表面安裝(Surface Mount)的同軸(CoaXial)帶變壓器(Transformer)的多用途音箱。

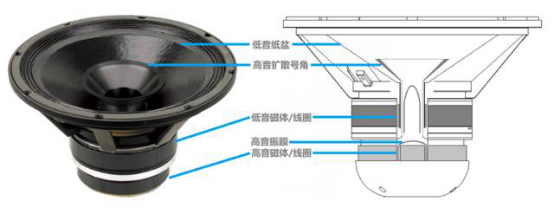

這兩款音箱分別使用了Atlas原廠的8寸8CX和12寸的12CX同軸單元,結構圖顯示,Atlas采用了雙磁鋼、高音擴散號角等措施,不但解決了高低音同軸問題,同時也減小了這類單元對高音的能量損失。
低音單元紙盆進行了特殊處理,以降低諧波失真。銅質音圈繞制在可耐高溫400度的聚酰亞胺軸架上。為保護單元還設計了高低音兩組熔斷器。
主觀試聽的突出感覺是,高低音過度極為平滑,中音人聲豐滿甜美;高音清晰透明而決不毛躁,且細膩而富有穿透力。由于其物理定位接近于點聲源,因此重放音樂的聲場定位十分理想。
相位保真度的提高,使聲音的位置感及聲音的位置移動感鮮明準確(既聲像移動,聲像定位準確,因為相位參數是決定聲音位置的),而音樂中眾多樂器發出聲音的各自位置也不易混亂,因此這樣的揚聲器特別適合重放需要準確聲像定位的環繞聲系統。實際上Atlas的同軸系統有很多在中、小型影音室的案例。為此Atlas還同時推出了外形與前者完全相同的低音系列:SM8SUB70/SM12SUB70,可以更加靈活地組成一套低頻有效延伸的系統。
由于箱體后部采用了非對稱結構,有效地改善箱體內的駐波效應。這兩個不同角度的設計(30和45度),可以十分靈活地應用在舞臺監聽系統。此時,同軸音箱的特點在近聲場時的效果尤為突出。
SM8CXT和SM12CXT的另一個特點就是-6db(2KHz)擴散角度是錐形的90度,可以橫向安裝,在天花板較低,或需要向下傾斜時,可以美觀、性能全面兼顧。
SM8CXT和SM12CXT采用有效降低諧振頻率的木制中密度纖維板箱體和金屬網罩,網罩外敷織物,堅固美觀,做工細致。箱體外部5個側面有多個金屬鑲件,內部有金屬加強連接,可實現多種方式的吊掛安裝。
音箱內置高效率、優質定壓變壓器,并有7.5/15/30/60瓦選擇,在定壓應用時功率損失極小,音質也有非凡的表現。使用專業Speak-On(定阻)和接線端子(定壓),接口處采用封閉式設計,可直接與線管連接,具有高可靠及防護性的工藝特征??紤]到市場需求Atlas 還提供了白色款。

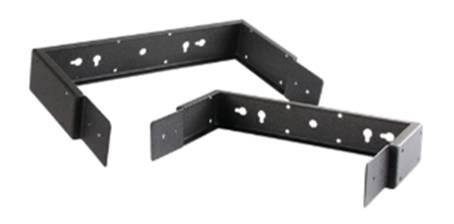

Atlas 還提供了壁裝支架供用戶選擇,音箱用料十足,凈重近14和24公斤,為保障足夠強度支架使用3毫米厚鋼板,多個固定孔,以便多角度安裝。型號是:SM8CBKT-B/W和SM12CBKT-B/W。
Atlas的 SM8CXT和SM12CXT無論是音質,做工、外觀都體現了設計者的用心,制造者的匠心。是一款不可多得的多用途同軸音箱。

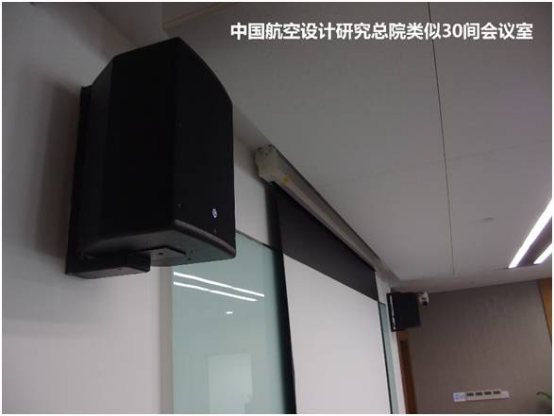

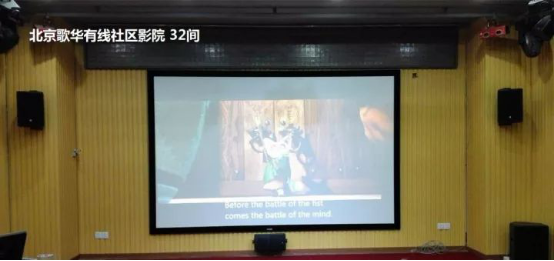

應用案例:
