在Roland調音臺或者接口箱的使用過程中

  大家都會遇到一些這樣那樣的問題

  遠程電話救援？？！

  信號太弱聽不清……

  不好意思把技術同事當成7X24H客服……

  這次學會了下次又忘了……

  到底有沒有自我提升的方法？？？

  淡定，別慌張……

  Roland小課堂來了！

  為了幫助大家更好的解決Roland產品在實際操作中遇到的問題，我們整理了Roland數字調音臺及接口箱產品的一些常見問題，將陸續為大家開放。

  同學們快坐好

  小葵花課堂Roland小課堂

  馬上開課啦……

  第一課

  REAC數字蛇接口箱相關問答

 1

  Q:調音臺和接口箱之間采用什么方式連接？用的是什么協議？

  A:調音臺和接口箱之間采用Cat5e超5類以上的網線連接，采用羅蘭自已研發的REAC（Roland Ethernet Audio Communication）協議傳輸。

  2

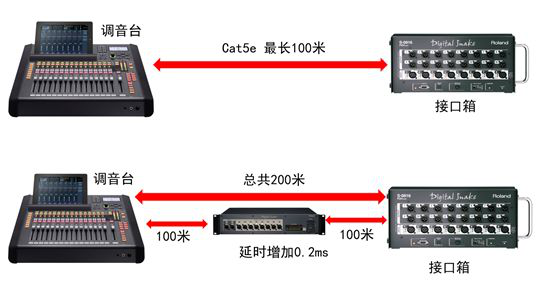

  Q:REAC網絡傳輸超過100米怎么辦？可以加入交換機延長嗎？會增加延時嗎？

  A:超過100米可以采用光-電轉換、用光轉網來傳輸，或者在中間加入千兆以上交換機，每增加一個交換機延時增加0.2ms,最多不能超過4個交換機。

  3

  Q:REAC是標準的以太網協議還是其它格式的協議？

  A:REAC采用標準TCP/IP協議傳輸數字音頻

  4

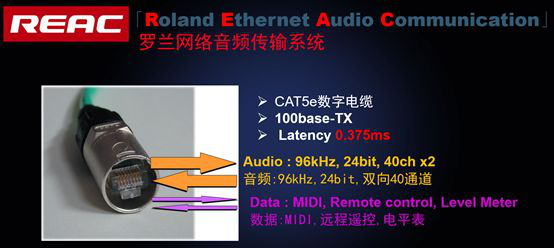

  Q:REAC網絡支持多少通道什么規格的音頻傳輸？

  A:雙向40通道，24bit/96Khz采樣的實時數字音頻、還有MIDI,電平表及控制數據



  5

  Q:REAC網絡傳輸延時有多長？

  A:0.375ms毫秒

  6

  Q:接口箱之間可以互相傳輸信號嗎？

  A:可以，Roland任何型號的接口箱之間都可以互相傳輸信號。這也是Roland接口箱的一大優勢，市面上大部分調音臺的接口箱之間都不備具這個功能。

  7

  Q:接口箱需要做哪些設置？復雜嗎？

  A:非常簡單，接口箱只需簡單撥一下模式就可以了，無需任何其它設置

  8

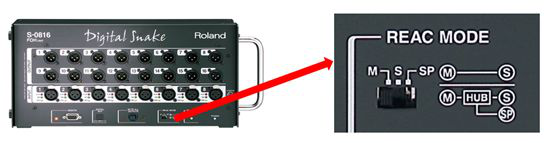

  Q:接口箱的傳輸模式有哪些？通常是設置在什么模式？

  A:接口箱的傳輸模式有M(Master)主、S(Slave)副、SP(Spilt)分配三種模式。和調音臺相連時接口箱通常設置為Slave模式。

  9

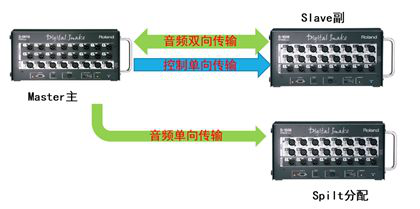

  Q:接口箱的模式之間有什么關聯嗎？

  A:1）Master主和Slave副之間是雙向傳輸音頻信號、單向傳輸控制信號，控制信號只能從Master到Slave。

  2）Master主和Spilt分配之間是單向傳輸，控制信號和音頻信號只能從Master到Spilt

  3）Slave和Spilt之間既不能傳輸音頻信號，也不能傳輸控制信號



  10

  Q:接口箱的設置完模式后馬上生效嗎？還是斷電重啟后才會生效？

  A:在通電的情況下，為了避免誤操作，接口箱的設置模式需要斷后重啟后才會生效。不斷電的話，還是之前的模式。或者在未上電之前先撥好接口箱模式

  11

  Q:調音臺的傳輸模式設置后馬上生效嗎？還是斷電重啟后才會生效？

  A:調音臺的傳輸模式設置后馬上生效，不需要斷電重啟

  12

  Q:調音臺和接口箱之間采用網線傳輸?shù)目煽啃院头€(wěn)定性如何？對網線有什么特殊要求嗎？支持熱插撥嗎？

  A:REAC協議基于非常成熟可靠穩定的TCP/IP網絡協議，所以可靠性和穩定性非常好，只要是普通的Cat5e以上的任何網線，只要網絡能通，就可以用，對網線沒有其它任何特殊要求，支持熱插撥，傳輸過程中不會出現中斷或爆音。

  13

  Q:既然REAC采用TCP/IP協議，需要進行IP地址設定之類的操作嗎？

  A:完全不需要設置IP地址，不管是調音臺還是接口箱，插上網線就可以了，一切都會自動設置，就是這么簡單。

  14

  Q:接口箱是對Roland的所有調音臺都是通用的嗎？還是不同級別的調音臺用不同級別的接口箱？

  A:Roland的所有接口箱對Roland的所有調音臺都是通用的，它們的話放都是一樣的，具有相同的音質

  15

  Q:Roland接口箱有幾個型號，分別是什么規格？

  A:共有6種型號的成品接口箱，還有自定義模塊化接口箱。包括

  1）S-0808, 模擬8進8出，4U高，含機柜安裝配件。

  2）S-0816, 模擬8進16出，4U高，含機柜安裝配件。

  3）S-1608, 模擬8進16出，4U高，含機柜安裝配件。

  4）S-2416, 模擬24進16出，4U高，數字AES8進8出，總共32進24出，支持級連或主/備傳輸。

  5）S-3208, 模擬32進8出，6U高，支持主/備傳輸和主/備供電。備用外接電源單獨購買。

  6）S-0832，模擬8進32出，6U高，支持主/備傳輸和主/備供電。備用外接電源單獨購買。

  7）S-4000R, 模塊化接口箱，6U高，自定義輸出數量，可選模擬或數字AES卡，支持主/備傳輸和主/備供電。備用外接電源單獨購買。
