Roland小課堂|體型小,功能大的M-48,你了嗎?
本學期的Roland小課堂也將迎來最后一課

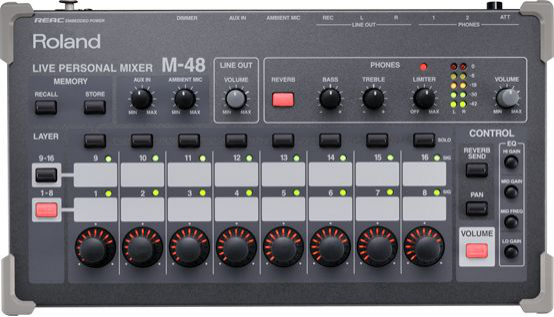

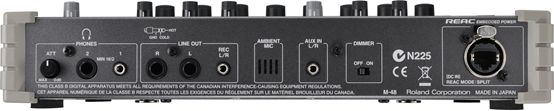

今天我們學習的產品是M-48個人調音臺
馳騁各大演出現場的M-48
在使用中應該注意哪些內容?
下面讓我們來了解
M-48個人調音臺相關問答
01
M48采用什么方式連接?
A:M48采用星形分布式連接到分配器,這樣可以保證任意一個M48的連接線纜出現問題都不會影響到其它的M48。
M48需要單獨供電嗎?
A:M48采用PoE方式供電,不需單獨的電源,只需要連到信號和電源分配器即可。
M48是48路的個人混音臺嗎?
A:M48是通過一根網絡傳輸40路24bit/96kHz的數字音頻號,同時加上本地2路AUX輸入,1路對講MIC,2路主輸出,2路AUX輸出 ,內置的1路混響,40xInput+2xAuxinput+1xMic1+1xReverb+2Mainouput+2xAuxout=48,加起來總起48路。
M48的16個立體聲編組是什么意思?
A:把輸入的40路信號任意編成16個立體聲編組來控制,每個M48都可以不同的編組設置。
每個編組都可控制哪些參數?
A:每個編組都可以單獨調節高、中、低頻3段均衡,聲像、混響、電平大小。
M48可以保存場景嗎?
A:M48可以保存和調用16組預設場景,以便在不同樂隊之間或戲劇的不同場次之間快速切換。
我用的其它品牌的調音臺,怎么和M48對接?
A:有兩種方法:

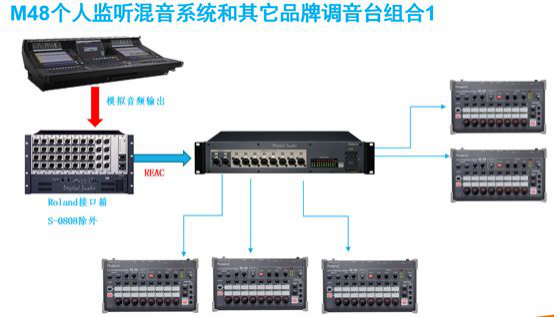

1)采用模模擬方式連接,其它品牌調音臺模擬信號輸出到1臺Roland任意接口箱(注:S-0808除外),1臺S-4000D電源和信號分配器,8個以下的M48個人混音臺

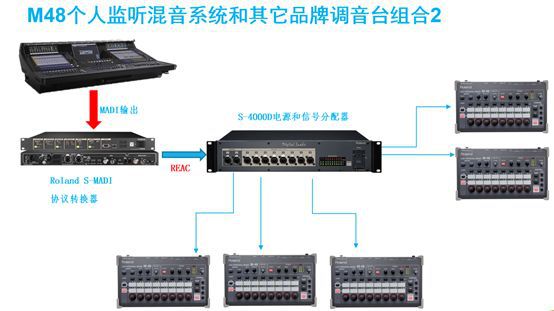

2)采用數字方式連接,其它品牌調音臺輸出MADI信號(有的調音臺可能需要單獨加MADI卡)給S-MADI轉換器, 1臺S-4000D電源和信號分配器,8個以下的M48個人混音臺。
08

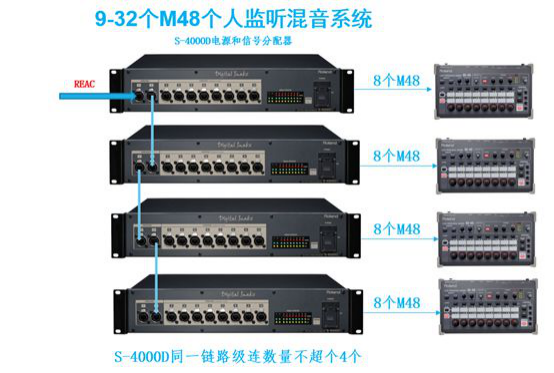

我需要用的M48超過8個,系統該怎么配,怎么連接?
A:只需增加S-4000D即可,每增加8個M48對應增加一臺M48。把其中一臺S-4000D級連到另一臺S-4000D的任一接口即可,通常是接到非PoE供電的接口。S-4000D最多級連不超過4臺。
09

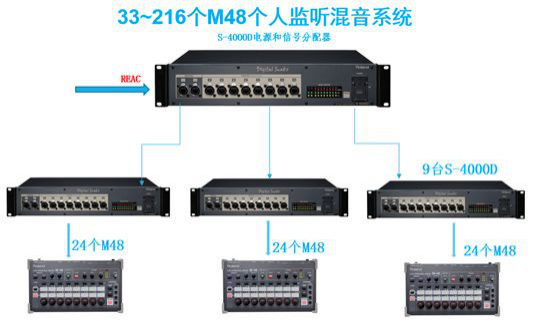

我需要用的M48超過32個,系統該怎么配,怎么連接?
A:把一臺S-4000D當作其它所有S-4000D的總分配器,再往下級連即可,如圖。
10
我用的其它品牌的調音臺,怎么控制M48?
A:通過在電腦上安裝S-4000RCS軟件來控制M48, S-4000RCS支持Windows和MacOS,可直接從Roland官網下載。拿USB-RS232線連到Roland接口箱或S-MADI轉換器即可控制M48。
11
我覺得在電腦上用軟件控制M48不夠便捷,有更快速的方法嗎?

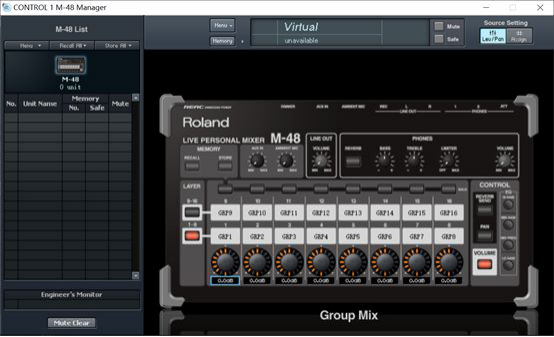

A:沒問題,在軟件上可以把任一臺M48拖到Engineer’s Monitor方框里,把這臺指定的M48設為工程師監聽和控制器,只要點其它任意一臺M48,這臺作為工程師監聽和控制器的M48就會克隆選定的M48的所有參數,這樣就可以在電腦邊上通過工程師監聽和控制器的M48控制其它所有的M48。
12
我把任意一臺M48設為工程師監聽和控制器后,里面設置好的參數和場景會被清除嗎?
A:不會。只需要這臺M48從工程師監聽和控制器中釋放出來,原來設置的所有參數的場景都還在M48當中。所以可以把任意一臺配置好的M48當成工程師監聽和控制器用。
13
M48對網線有什么特殊要求嗎?
A:沒有,超5類Cat5e以上的網線即可,帶屏蔽的更好。
