    你的會議室到底需要多亮的投影機?

2019-12-06 17:57:00
瀏覽量:

  投影機是各種會議場所中的主要顯示設備之一,在選擇投影機時,大家都知道投影機亮度是最重要的一個參數。不少設計人員都是憑經驗來判斷需要多亮的投影機,比如120“的幕需要4000流明投影機,150的幕要6000流明投影機,200寸幕需要8000流明投影機。然鵝……你會發現有些時候經驗不太好用了,效果跟預期的差太多了!

  我們都知道亮度高、流明大的投影機能有更好的顯示效果,但是高亮的投影機向來價格不菲,隨著亮度的增加價格卻呈指數增長,工程造價不一定允許。那么問題來了,我們到底需要多亮的投影機呢?說了這么多,到底有沒有靠譜的計算方法?

  1. 投影機亮度計算公式

  Bp=(La×Cm×As)/ (Sg×Sl×Dr×Cs×Cl×Dl×Ra)

  投影機所需的亮度=(屏前環境光亮度X期望的圖像對比度X屏幕面積)/(屏幕增益X空間損耗系數X投影機亮度貶損衰減系數X屏幕對比度X色彩合成系數X變形失真系數X畫幅系數)

  1. 參數詳解
  1. BP---Projector BrightnessBP是投影機需要的亮度,單位為Im
  2. La---Ambient luminosity

La是屏前環境光亮度,單位為lux=lm/m2 。正常使用時投影屏幕前的環境光照度總和,通常是幾十--1200lux左右,可用照亮計測得數據。

  1. Cm---Contrast imageCm是期望的圖像對比度。

≧4:1—— 普通會議報告和教學
≧7:1—— 一般學術演示和報告
≧15:1——基本決策演示、展覽展示
≧30:1——分析性決策、藝術性作品分析、醫學分析

≧80:1——仿真、全運動視頻、家庭影院

  1. As---Screen Area。 As是投影屏幕面積,單位為m2。

  屏幕面積=長x寬 ,注意這里的長和寬是顯示區域的長和寬,不是屏幕的總長和總寬

  1. Sg---Screen Gain Sg是屏幕增益系數。

  屏幕增益系統0.8 ~3不等,取決于所用的屏幕類型,廠家提供的相應的參數

1.0——漫反射屏幕、白塑幕、白色墻面等
1.8~3 ——光線回歸型屏幕、玻珠幕等
2~3 —— 非去極化屏幕、金屬幕等
0.7~2——灰幕等

  1. Cs---Screen Contrast 。Cs是屏幕對比度。

可從廠家提供數據得到
1.0——漫反射屏幕、白塑幕、白色墻面等
1.5-5——灰幕、高對比度屏幕、光學屏幕等

  1. Dr---Derating ValueDr是投影機亮度貶損衰減系數。

長時間使用后投影機成像器件、光路器件老化后引起的亮度衰減
0.75——DLP/LCOS投影機
0.6——3LCD投影機

  1. SL---Space loss。 SL是空間損耗系數。

更換鏡頭和變焦引起的光損耗,可以向各投影機廠家和提供鏡頭的廠家索要詳細的數據:
0.7~1——鏡頭變焦引起的亮度損耗,廣角端取1,長焦端取0.7~0.9
0.5~1——更換鏡頭引起的亮度損耗, 包括以下:
0.5~0.6——0.5:1及以下投射比鏡頭
0.7~0.8——0.8~1.0:1投射比鏡頭
0.7~0.9——1.0~1.8:1投射比鏡頭
0.9~1——2.5~4:1投射比鏡頭

0.6~0.8——4~8:1投射比鏡頭

  1. CL---Color synthesis loss 。CL是色彩合成造成的光損耗

1——3LCD投影機/3DLP投影機/3Lcos投影機
0.5~0.7——單片DLP燈泡投影機

0.7~0.9——單片DLP激光投影機

  1. DL---Distortion loss。DL是圖像變形失真校正后造成的光損耗。

0.7~1—畫面變形失真校正引起的亮度損失,未變形時取1,嚴重變形時0.7

  1. Ra---Aspect Ratio。Ra是投影非原始比例時引起的亮度損失。

投影非原始畫幅比例引起的亮度損失,是指如原始為4:3畫幅投影16:9或16:10畫幅,16:10投16:9或4:3,16:9投影16:10或4:3等。



  我這個投影機的對比度很高的,你看看,1萬:1,厲害吧?

  1萬:1算什么,我這個10萬:1,比你厲害多了!

  投影機的對比度那是用來騙不懂行的人的,沒有用的!

  注意不是投影機的對比度!投影機的對比度參數再高,在會議場所都是沒有意義的。

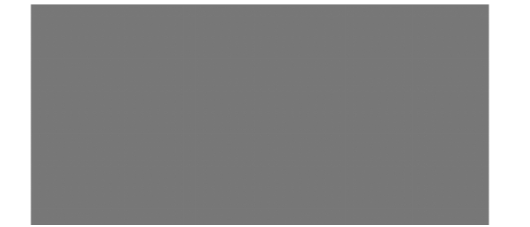

  來來,我們認識一下什么是真正有用的圖像對比度,下圖中有兩個對象-你能看到它們嗎?





  不要懷疑自己的眼睛,小編跟你一樣也什么都沒看見,只看見一片灰朦朦,除此之外什么都沒有。為什么?因?yàn)樗麄儧]有對比度!

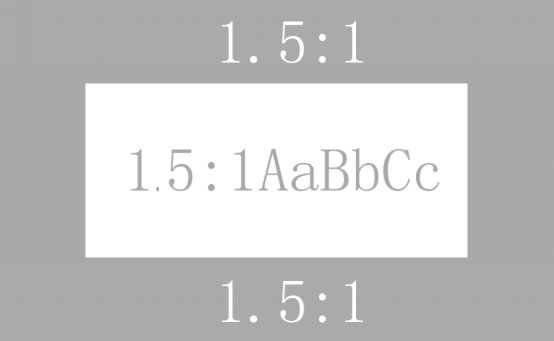

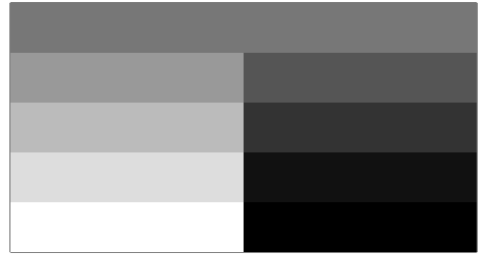

  接著往下看這幅圖

  當亮度沒有差異時就沒有對比度。當差異像白色和黑色一樣鮮明時,圖像被認為具有最大的對比度。


  為什么說投影機的標稱的在對比度參數在會議場所沒意義呢?

  因?yàn)閺S家標的逆天的全白/全黑對比度是在全黑的環境中測出來的。

  比如某個8000流明的投影機標的10000:1的對比度,意思是在投射上1平方米上面積上測得的最亮?xí)r的亮度是8000Lux,最暗時的亮度(漏光)是0.8lux,8000Lux/0.8lux=10000:1。你的會議室/報告廳不可能是黑得伸手不見五指的場所吧,那么好了,現在我的會議室屏前最暗的地方都有100lux,那投影機投在1m2最大的對比度立刻就下降成了8000/100=80:1,這回你明白了吧?這要是投個4.2平米(120” 16:10),不就下降成19:1的對比度了,這個就是我們所需要圖像對比度。

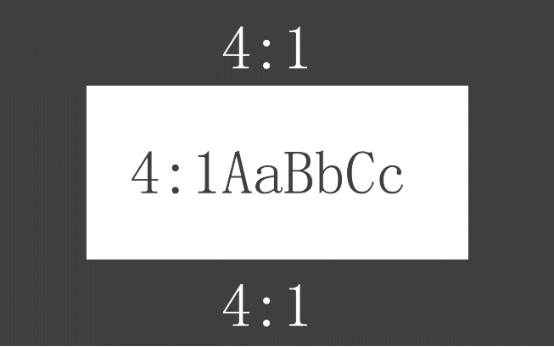

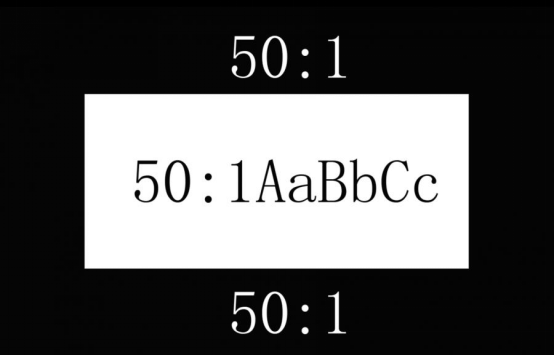

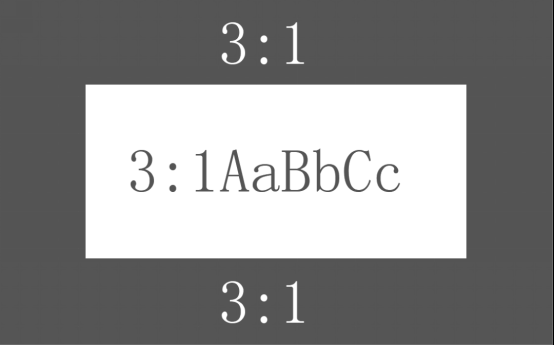

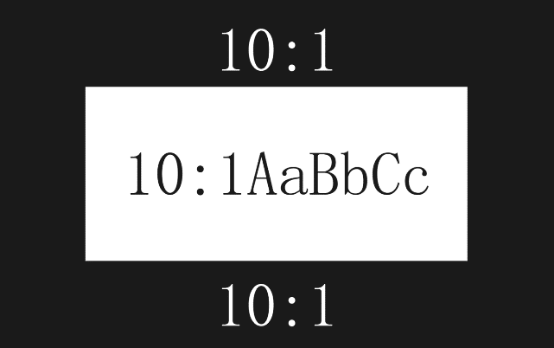

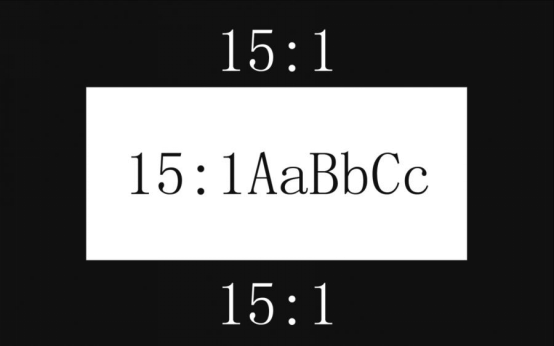

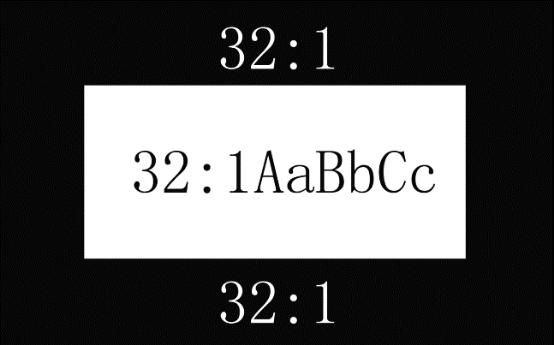

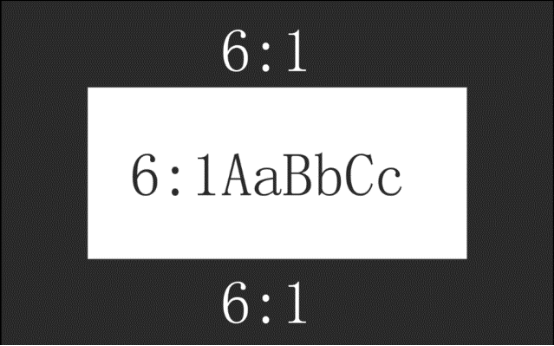

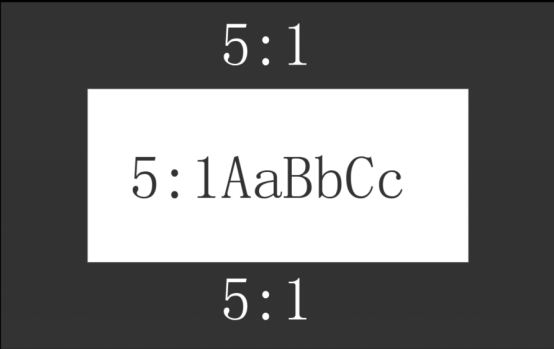

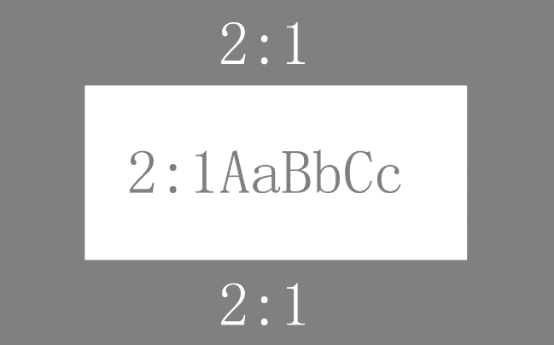

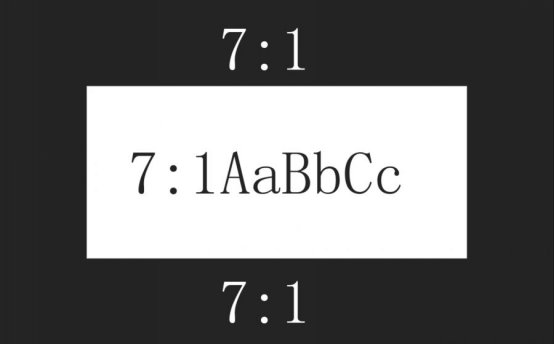

  1. 下面我們再總結一下圖像對比度:
