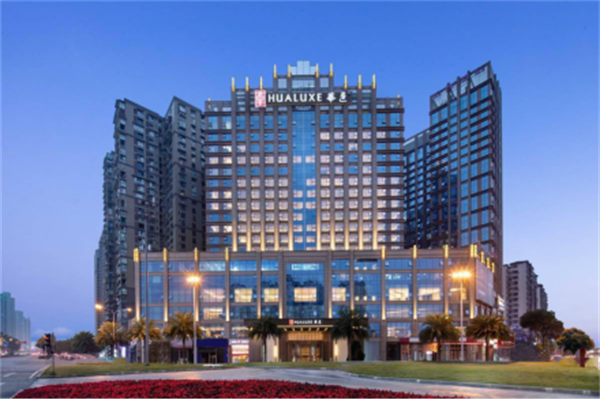

樂山市華邑酒店
華邑酒店及度假村是洲際酒店集團旗下根據中國消費者習慣所傾力打造的國際豪華酒店品牌。樂山華邑酒店擁有263間客房及套房,配備一間 600平米無柱豪華宴會廳,五間可任意組合的多功能會議室,一間董事會議室,多間KTV包間及彩豐樓中餐廳、鮮艷全日餐廳及行政酒廊,是舉辦會議、婚宴、發布會的場所。
力創昕業音視頻產品應用項目包括:1F-5F公區背景音樂、行政酒廊、酒店KTV、酒店宴會廳、多功能會議室、董事會議事等。
設備選用:美國AtlasIED音頻產品,中國NTi音頻產品,以色列Kramer分布式系統、中控系統、無線投屏產品,日本Roland調音臺產品等。
本次背景音樂涉及覆蓋區域:
一樓:戶外、大堂、內部走廊、舉茗邑、VIP房間、4間包房;
二樓:酒廊、行政酒廊、全日餐廳、特色餐廳、3間包房;

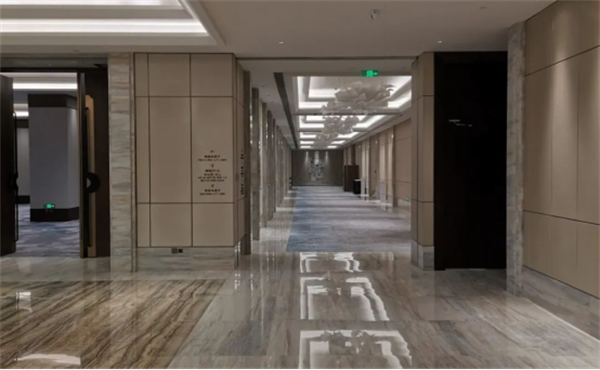

三樓:東側走廊、西側走廊、2間品茶區、5間包房;
四樓:走廊、宴會銷售、2間貴賓室;
五樓:東側走廊、西側走廊、10間包房、游泳池、健身房、男女更衣室;
根據以上區域,我們?cè)谝粯?、二樓、三樓以及五樓各放置一臺NTi POE供電的音頻控制面板作為本層的音源選擇使用。同時根據以上區域配置獨立的音量控制開關,可對每組區域做音量的加減。音箱方面采用AtlasIED 6.5寸定壓揚聲器進行本次背景音樂擴聲使用。同時根據現場實際情況,我們配置4臺AtlasIED 4通道定壓功率放大器進行揚聲器連接使用。
選用NTi 16*16通道音頻處理器進行對功放輸入的連接,利用網絡傳輸?shù)姆绞綄⒎謪^(qū)控制信號傳遞至一樓、二樓、三樓以及五樓公區的音量控制面板。配置一臺背影音樂服務器作為音源輸入切換使用,同時我們采用兩組光網收發器將背影音樂信號由消控室傳遞至宴會廳及多功能廳。

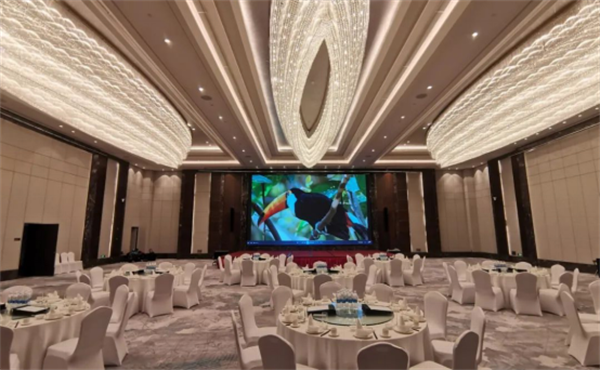

宴會廳尺寸23.06*24.95m,約575㎡,高度7m。原定采用兩組線陣列音箱同時利舊甲方兩組音柱作為現場補聲來完成擴聲工作。但由于該建筑年份較長,無法完成現場天花頂部鋼架生根工作。同時現場兩側墻面由于裝修原因也無法做老音箱壁掛工作。為了保證現場擴聲效果,同時考慮現場整體美觀性,這對于音箱品質及外形要求上無疑是一個非常嚴峻的任務和挑戰。

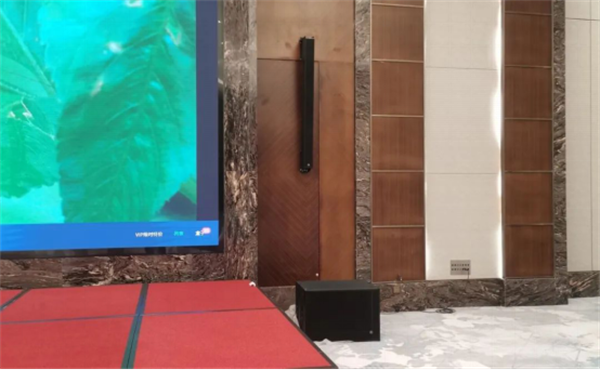

揚聲器我們選用2只AtlasIED 2003IC+LA215B的超低音作為整個場地的主要擴聲單元,通過AtlasIED FAP8CXT吸頂揚聲器的配合來做現場補聲動態展現。整個會場在整體不破壞裝修的基礎上音質有著出色的呈現。
調音臺采用Roland M-200i+S-1608系統對現場以及無線話筒做輸入,32通道的接入將現場所有信號及備份信號同時接入至調音臺中,通過平板電腦可視化操作對現場音頻做定制化調整。
音質處理方面采用NTi DAM1616N數字音頻處理器對整個現場的聲場均衡,延遲做處理。同時在輸出部分增加壓限器,保障現場音響不會因?yàn)橐袅窟^大導致燒壞的情況,進一步保障現場的使用性。
宴會前廳采用AtlasIED DLS6定壓揚聲器對宴會廳外部播放前廳音樂,同時并入整個宴會廳音頻系統中。
本次視頻方面設計采用分布式架構,同時為了保證視頻質量及項目成本能夠控制在一個正常及合理的區間,在編碼協議上采用JPEG2000協議。在宴會廳的LED兩側分別布置兩個墻面插座,采用Kramer KDS-EN6編碼器,通過POE供電的方式,無需電源直接接入到交換機,開啟交換機中的組播功能,可以直接傳輸給Kramer的KDS-DEC6解碼器,通過解碼器解碼傳輸至大屏及其他輸出區域。
除了有線接入的方式外在機房也配置了兩套流動使用的Kramer VIA GO2設備進行無線投屏工作。通過PAD與設備進行連接匹配,可以直接接入電腦,電腦通過WIFI可直接將畫面?zhèn)鬏斨罺IA中,再由VIA將收到的信號傳輸至下一級編碼或解碼設備中。
根據企業及政府會議需求,在大屏前以及左右兩側布置12米左右的升降橫幅桿,該橫幅干采用干接點觸發的方式進行升降操作。現場配置兩臺Gamut LC-REL8對升降器進行性干接點接入,通過級聯的方式讓設備通過1根RS232通訊方式接入至中控,大大節約了中控的接口需要。
控制方面采用1臺Kramer SL-280中控主機由IPAD配合對機房的音頻處理器,分布式切換,升降,電源開關進行統一控制。

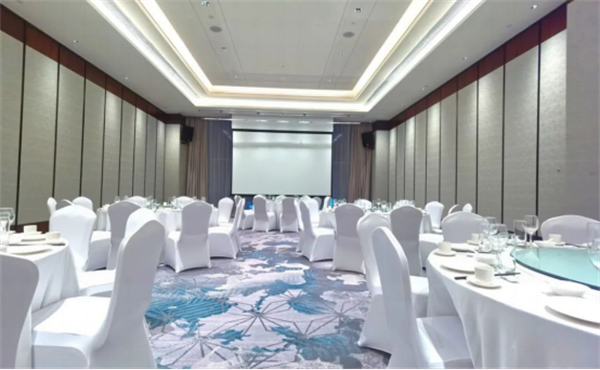

原多功能廳共計5間,每間采用利舊點聲源揚聲器,為了每個房間聲場更加均勻,故每間增加了4只AtlasIED的FAP42T吸頂揚聲器作為補聲使用。同時通過1臺NTi DAM1616N音頻處理器對整個聲場及延遲做調整處理??紤]項目機房空間尺寸有限,同時需要存放5個會議室的音視頻以及控制設備,所以采用1U尺寸大小的600W功放NTi DA260來對現場音響做擴聲推動。
本次視頻方面設計采用分布式架構,與宴會廳同樣采用JPEG2000的協議作為本次項目主要是用協議。在多功能廳立柱部分配置墻面插座,采用Kramer產品中的 KDS-EN6編碼器,通過POE供電的方式,無需另準備電源直接接入到墻面插座的網口中至交換機,開啟交換機中的組播功能,可以直接傳輸給Kramer的KDS-DEC6解碼器,通過解碼器解碼傳輸至大屏及其他輸出區域。
多功能有著合并分割的需求,在控制方面采用1臺Kramer SL-280中控主機由IPAD配合對機房的音量加減,音頻模式切換,視頻切換,幕布/投影/升降桿升降,電源開關進行統一控制。

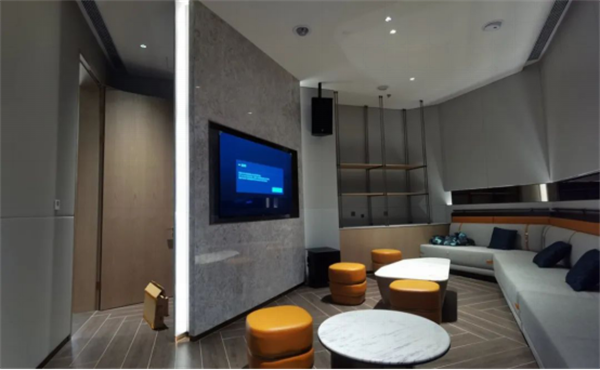

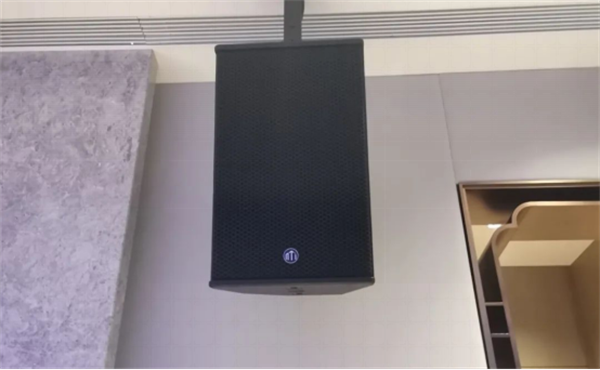

KTV主要以動態表現為主,選擇采用兩只NTi12寸兩分頻揚聲器M12作為主要擴聲,50-100的漸變角度讓整個KTV的直達聲可做完整填充。同時配合的15寸超低頻音箱AtlasIED EJW115XC-B,讓整個KTV的動態再升級。

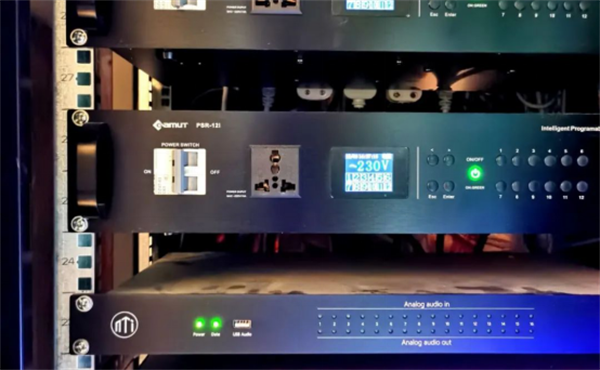

開關電的部分增加了一臺電源時序器Gamut PSR-12i來對整套系統做電路時序的保護。
