    中國航空規劃設計研究總院

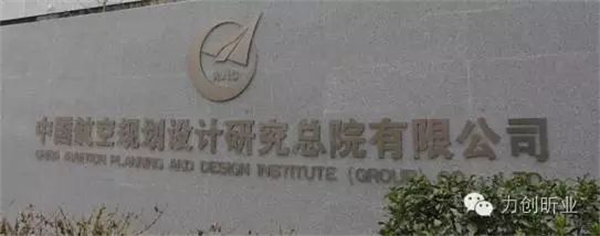

  中國航空規劃設計研究總院,為國家級大型綜合勘察設計單位,是中國航空工業集團公司的直屬業務板塊和全資子公司,在大跨度建筑、飛機和發動機維修工程、科技博覽類建筑、空間規劃與城市規劃、航空規劃設計與建設、航空大型試驗設備設計與制造、能源與環境工程設計、建設和運營、勘察和測量技術等方面處于國際、國內領先地位。六十多年來,作為我國航空工業固定資產投資領域的主力軍和我國勘察設計行業的排頭兵,始終堅持"航空報國、強軍富民"的宗旨,為我國國防科技工業和國民經濟建設做出了重要貢獻。

     中國航空規劃設計研究總院新建辦公大樓已正式投入使用,辦公樓內布署了音視頻系統的會議場所包括:大報告廳、多功能廳、2間大會議室、培訓教室和視頻會議室、以及10幾間小會議室。力創昕業代理的全線高端音視頻品牌悉數入駐新辦公大樓,包括CANON工程投影機、ATLAS擴聲系統、BXB數字會議發言和同傳譯系統、REVOLABS高清數字無線話筒以及AMX智能中控和矩陣系統。

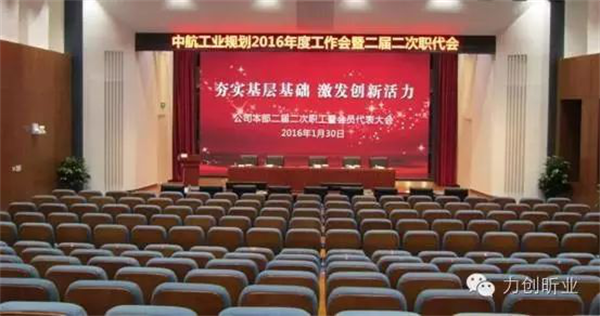

  由于用戶對大報告廳的擴聲效果非常重視、同時對裝修外觀要求極高,任何與原裝修風格有悖的設備都不能安裝,為此在項目前期,我們在不影響裝修風格的前提下,提供了多種吸聲處理建議,將主音箱和中置音箱嵌入安裝,隱藏于舞臺兩側和聲橋上方,與建筑風格完美融合。系統經過最終調試,在聲壓級、聲場均勻度、頻率響應、語言清晰度、傳聲增益等各方面都有出色表現。

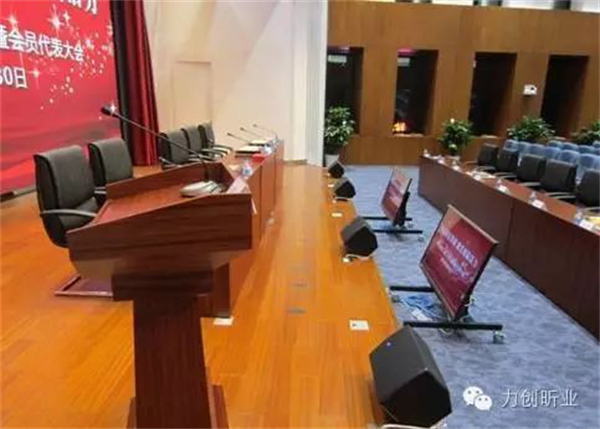

  大報告廳的主擴聲系統采用ATLAS EM806A和EW410A套裝組合,這是內置DSP處理、D類數字功放的線陣音箱,EM806A為8支6.5”低音,8支6”帶狀高音,EM10A 為4只10”超低音,最大聲壓級可達130dB,對于這個具有600余平米的場地顯得游刃有余,返送音箱采用ATLAS SM8CXT同軸音箱,同軸技術解決了普通2-3分頻音箱近場擴聲時存在的相位失真問題,具有平滑的頻響曲線音箱,是近場返聽音箱首選。

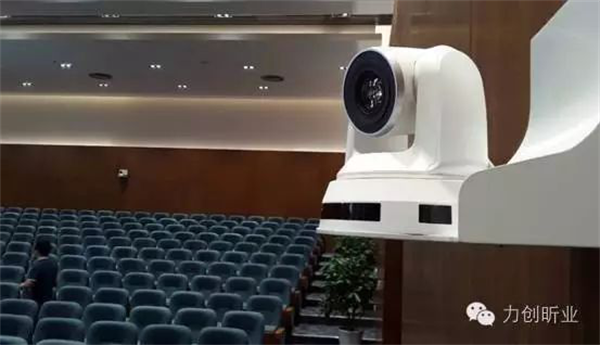

  會議發言系統采用獲得2015年德國 IF設計大獎的BXBFCS6300系列UFO單元,每個發言單元內置DSP處理具有自動增益控制功能,飽滿通透的聲音、充滿現代感的時尚造型及獨有的主席發言控制模式大受用戶歡迎。同時,BXB高速攝影機給視頻會議1080@60p的高清畫質的亦提供了簡單便捷的發言自動追蹤功能。


  大報告廳視頻信號路由采用了久經考驗、備受贊譽的AMX DGX系列混合矩陣、不提供包括光纖、HDBT、HDMI\DVI、音頻在內的各種熱插撥板卡,電源方面亦采用雙電源熱備份方案,確保信用路由萬無一失,DGX系列矩陣還集成了AMX 著名的NX中控主機內核。音視頻和燈光及環境最終都可通過置于控制室的 AMX MXT-1900XL-PAN  19”超寬多點電容觸屏來控制,也可通過移動的IPAD來控制,此外,墻裝的SP-16控制面板也提供了簡單實用的快速控制功能。

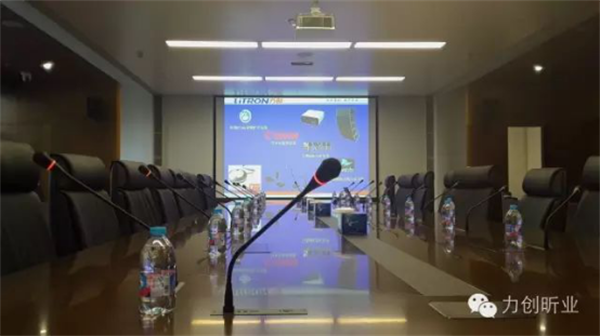

  大會議室設置150寸16:10正投顯示系統、采用一臺6000色彩流明3LCOS高清投影機CANON WUX6000,3LCOS投影機的細膩畫質,精準的灰階和色彩還原將設計院優秀作品效果體現得淋漓盡致。

  擴聲系統采用2只ATLAS SM8CXT同軸點聲源作為主擴音箱,在播放節目和內容時保持聲像一致,8只FAP42T吸頂音箱作為輔助擴聲保證聲場均勻,同時ATLAS BB-88數字音頻處理器和MPA數字功放躲在控制室的角落里默默無聞的給擴聲系統提供最強大腦和動力。

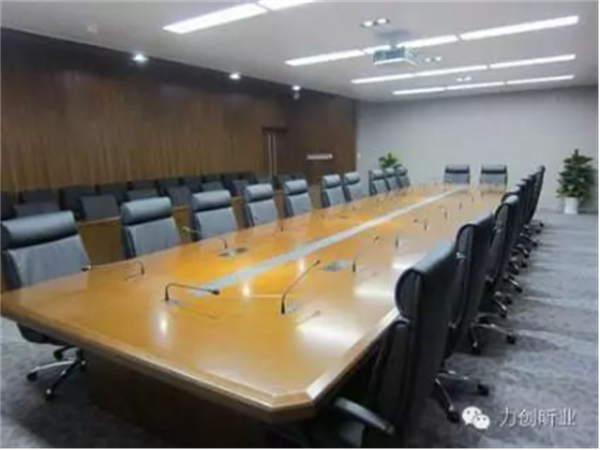

  固定式會議發言系統采用BXB FCS6300嵌入式單元,每個發言單元內置DSP處理具有自動增益控制功能,提供的傳聲增益和飽滿通透的聲音。無線移動式發言采用REVOLABS HD系列高清領夾話筒,采用1.9G數字傳輸、抗各種無線干擾的同時還保持著小巧的身材和 8小時的鋰電續航時間,足夠一天開會使用無需再次充電。

  如此之多的音視頻設備需要控制和操作,自然就少不了AMX強大的智能控制系統,指揮和協調眾多的音視頻設備步調一致的工作。

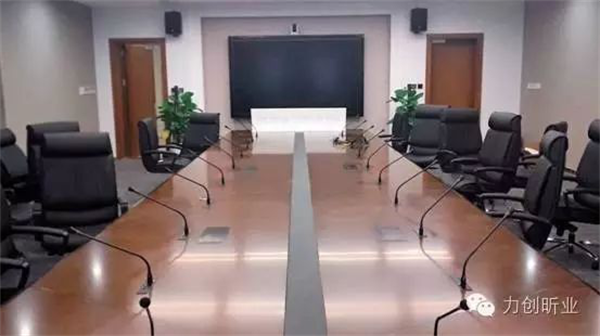

  擴聲系統同樣采用2只ATLAS SM8CXT同軸點聲源作為主擴音箱,在視頻會議時保持聲像一致,8只FAP42T吸頂音箱作為輔助擴聲保證聲場均勻,同時ATLAS BB-168AECDT數字音頻處理器在視頻會議時提供強有力的回聲消除功能,保證與會人員聽清楚第一句話和每一個字。

  會議發言系統采用BXB FCS6300嵌入式單元,我們還根據客戶需要訂制了特殊的嵌入式發言面板,提供最靈活的解決方案。

  AMX強大的智能控制系統,指揮和協調BXB高速攝影機給視頻會議終端1080@60p的高清畫質的亦提供了簡單便捷的發言自動追蹤功能。
