國家電網公司工程設計評審平臺
北京力創昕業科技發展有限公司于2010年7月至2011年6月參與了國家電網公司工程設計評審平臺的設計及實施工作,受到了國網各級領導單位的一致好評。
國家電網公司工程設計評審平臺是國家電網公司工程設計電子化評審、工程技術研究與應用、相關信息管理的一體化研究應用平臺,由公司總部評審中心、網省公司評審中心組成,總部評審中心設在國網北京經濟技術研究院。
工程設計評審平臺分2期建設,一期開始于2010年7月底,建設總部及三個試點省公司電子化評審、工程電子檔案、電網全息數字地圖等3個模塊,具備試運行條件;二期開始于2010年12月底,建設設計標準管理、設計方案優化2個模塊。
覆蓋地區包括國網北京經濟技術研究院、甘肅、江西、福建、上海、江蘇、浙江、安徽、山東、湖南、湖北、重慶、四川、河南、河北、山西、陜西、寧夏、青海、新疆、天津、遼寧、吉林、黑龍江、北京共計26個主會議室,224個專業會議室。各會議室系統建設均圍繞高清視頻會議組網進行。

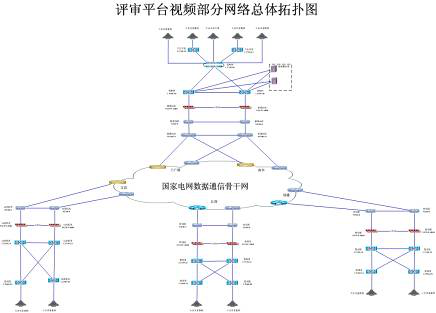

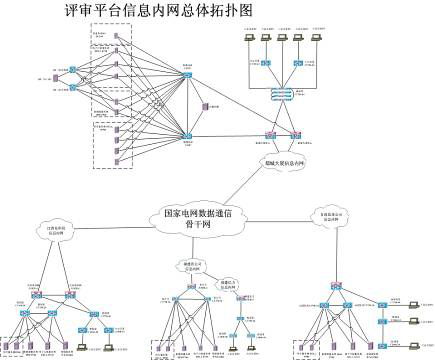

評審平臺視頻會議系統網絡結構以國家電網數據通信骨干網網絡為基礎,分別在北京總部都城大廈、河南、河北、湖南、湖北、山東、山西、浙江、及南京節點建設視頻局域網絡,通過與數據網核心或省公司PE設備進行互聯,開通評審平臺VPN進行通信傳輸。
各節點新增思科交換機C2960和C3750G作為匯聚和接入設備。采用二層技術和所在單位的內網互聯,服務器和PC終端分別劃分不同的vlan,服務器的ip地址采用手動設置方法,PC終端根據當?shù)匾蟛捎肈HCP,或手動配置均可。
主會議室內長方形會議桌上配置手拉手麥克風,即配置1臺主席機、14臺代表機??紤]到會議發言的靈活和方便性,配置2只無線手持話筒。所有話筒的聲音通過調音臺將聲音送到本地會場、高清電視會議終端和錄音設備上。音頻處理設備采用調音臺、反饋抑制器和均衡器等,對音頻信號的電平、噪音、均衡和反饋進行處理,并將音頻信號送至本端和遠端會場。
主會議室大屏同側左右暗藏安裝2只全頻主音箱,吊頂均布4只吸頂揚聲器。配置1臺主音箱功放;配置1臺吸頂揚聲器功放,分別對主音箱和吸頂揚聲器進行驅動,確保本地及異地聲音信號能夠被清晰擴聲。
攝像顯示系統圍繞1080高清視頻框架集成,信號傳輸及分配統一到RGBHV格式平臺上,對于不同格式的信號源設備或接收顯示設備,系統內采用轉換設備進行轉換;為盡量降低由于格式或分辨率轉換帶來的信號損失與同步問題,系統中的轉換器數量及方式盡量簡化,并采用高端品質的設備,以期保證圖像質量。
主會議室配置3臺高清攝像機,大屏幕中間及左、右側各安裝1臺對會場進行攝像。攝像機采用吊頂或壁裝方式安裝,在不同會議模式下對會議主要參與人員進行拍攝。攝像機采用HD-SDI 1080i/60HZ格式輸出,由EXTRON HDSDI-ACR100轉換器將HD-SDI信號轉換為RGBHV 1080i/60HZ信號,而后輸入到RGBHV矩陣進行選擇分配。 3臺高清攝像機的控制通過專用控制鍵盤操控完成。

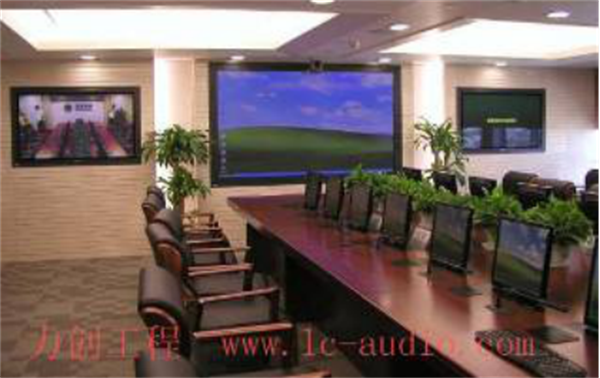

主會議室墻面配置一臺103英寸等離子顯示器和2臺58英寸等離子顯示器,作為高清信號的顯示設備。為滿足評審過程中獲取各種圖紙或?qū)嵨锏膱D像需求,在主會議室配置吸頂式高清實物展臺一套,吸頂式展臺很好的解決了大型圖紙或?qū)嵨锏恼故締栴}。桌面配置15個桌面液晶升降器,為與會人員提供電子的會議內容顯示。所有的顯示信號通過一臺16路分配器與主會議室的高清16路RGB矩陣相連。會議桌上預留了2個多媒體接口,用于外接電腦及視頻演示使用。配置了相應的VGA長線放大器,來實現高清信號的轉換和長距離的傳輸。

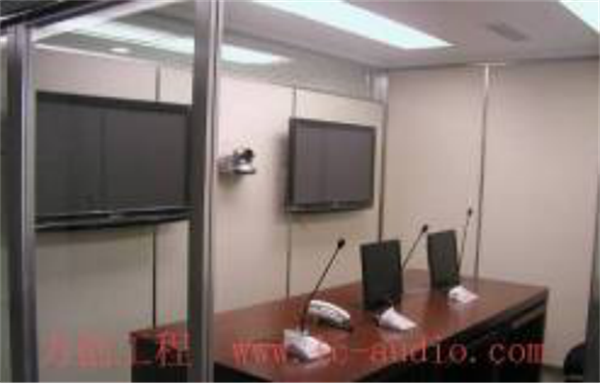

專業會議室內,拾音及擴聲系統由麥克風、揚聲器、自動混音器組成,麥克風信號直接連接到電視電話會議設備上,送至遠端會場;異地音頻信號由電視電話會議設備輸出至40英寸等離子顯示器上進行擴聲。攝像及顯示系統由高清攝像機、40英寸等離子顯示器、桌面升降顯示器、高帶寬RGBHV矩陣、高清格式轉換器等設備組成,提供1080P高清視頻信號的采集及顯示。
