    云南省投資控股集團有限公司云投中心

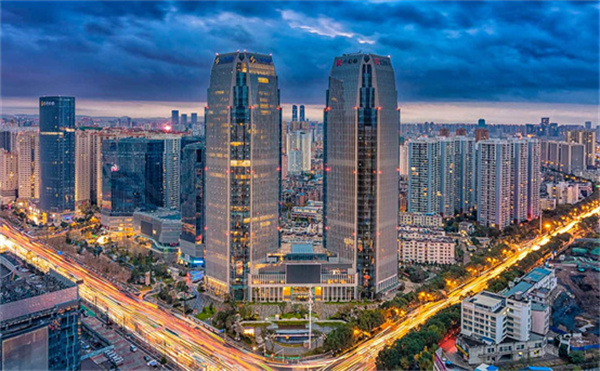

  于昆明市的云南省投資控股集團有限公司(簡稱“云投集團”)前身為云南省開發投資有限公司,是經云南省人民政府批準,于1997年9月5日注冊成立的大型國有獨資企業,歷經22年發展成為云南省目前資產規模最大的綜合類投資控股企業。“云投中心”總建筑面積約80萬平米,是涵蓋商務辦公、品質住宅、購物中心等多元業態為一體的大型城市綜合體。云投商務大廈智慧信息化項目是大廈辦公系統的一部分,AV系統投資近2000萬,項目由多功能廳,黨委會議室,決策會議室,培訓室等26個會議室組成。力創昕業為云投項目提供專業音視頻整體解決方案,精心打造智慧信息化辦公平臺。

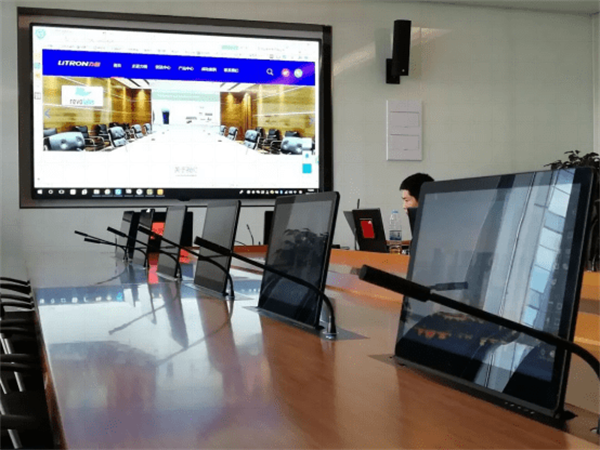

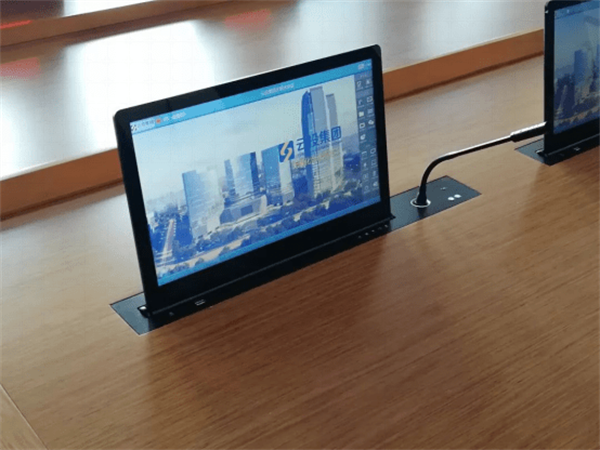

  云投商務大廈智慧信息化項目有一個強大的后臺系統—Gamut/佳麥特 多媒體信息分布式云交互系統,在兩臺服務器控制下, 無紙化辦公系統,11個環境控制服務節點,29個I/O控制設備,8個背景音樂系統,1臺觸控一體機,41個高清輸出接口機,75個高清輸入接口機,89個通信接口輸入輸出設備,1臺圖像融合控制處理器,得到有效管理,和有條不紊的信息傳輸、共享,成為名副其實的智慧信息化項目。

  多功能廳是此項目的重點,由于面積大房間高,為滿足多功能的需要,力創團隊圍繞聲壓級、聲場均勻度、傳聲增益、語言可懂度等參數進行設計。為此配置了大型線陣列音箱,由于線陣列音箱特有的柱面波擴散特性,在6支補聲音箱,4支臺唇音箱、4支返送音箱配合下,以上參數均得到滿足。

  多功能廳音響設備全部選用了美國ATLAS產品,8支AL123A-B有源3分頻中高音線陣,2支AL218A有源雙18寸超低音,形成一個4分頻線陣系統。補聲及臺唇部分由10支8寸同軸SM8CXT組成,舞臺返送使用了4支12寸同軸SM12CXT。其同軸喇叭的還音特性符合返送這種近聲場聽音環境。

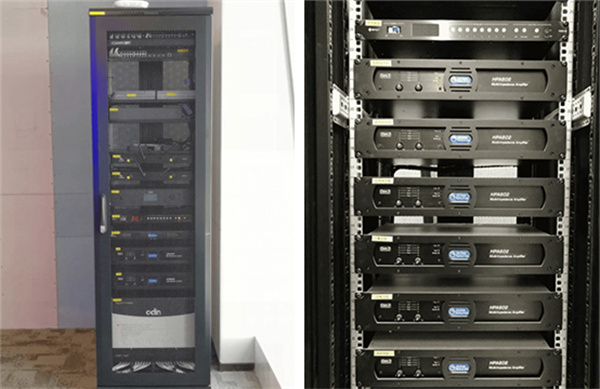

  以上提到的14支無源音箱,由7臺ATLAS HPA系列功放帶動,HPA602使用第二代Class D輸出技術,能提供優質的聲音效果,并有很好的保護方案。

  采用的音頻處理器ATLAS BB-168AECDT是一款具有DANTE技術、內置回聲消除功能的16進8出的DSP音頻矩陣。為今后的系統擴展應用創造條件。

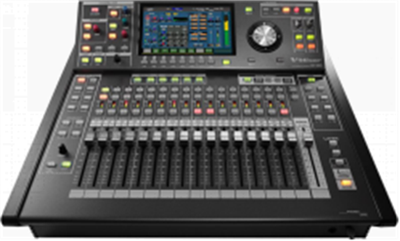

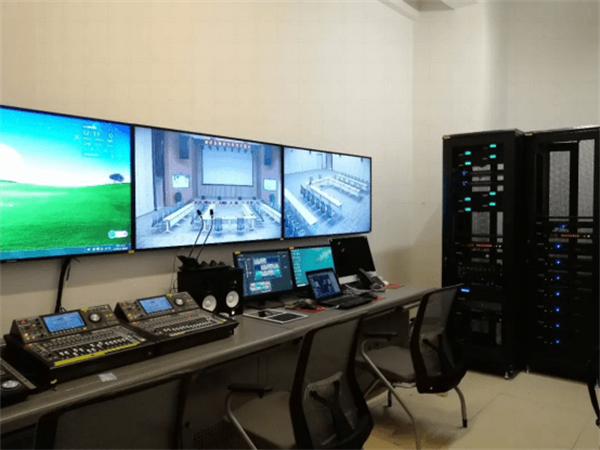

  音頻系統的核心設備調音臺選用的是Roland  M-300, 這臺被定義為現場調音臺的M-300具有一切現場調音的素質--快速調出預置的功能、光標撥輪配合數值調整按鍵,操作直觀、簡單、快捷。一塊800×480點陣的彩色液晶屏幕,對各項參數一目了然,快速了解臺子狀態。100毫米電動推子,準確可靠的操控。

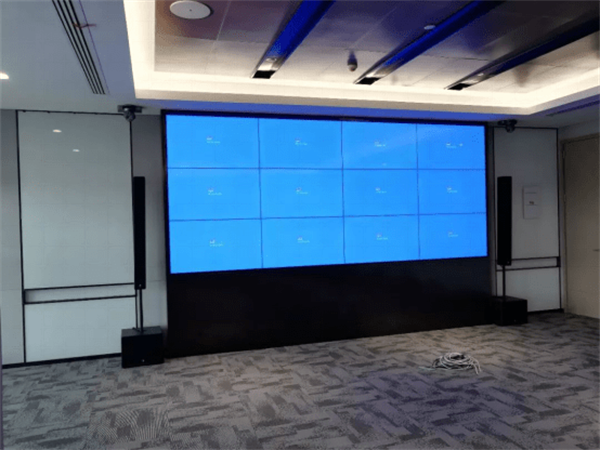

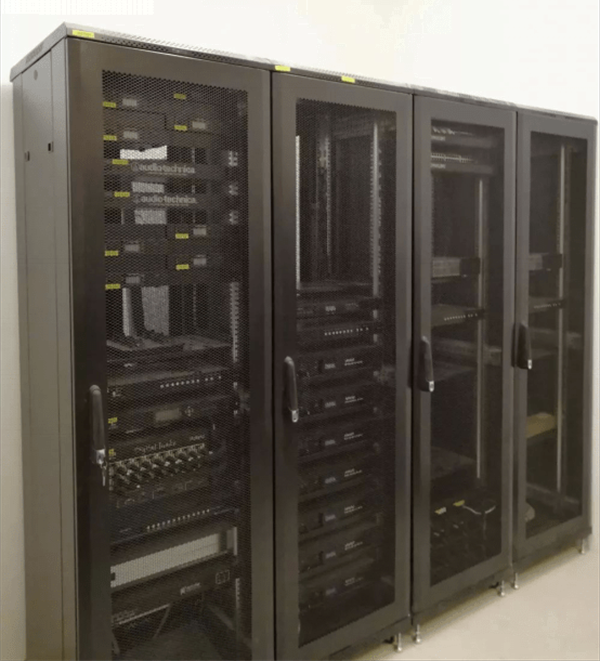

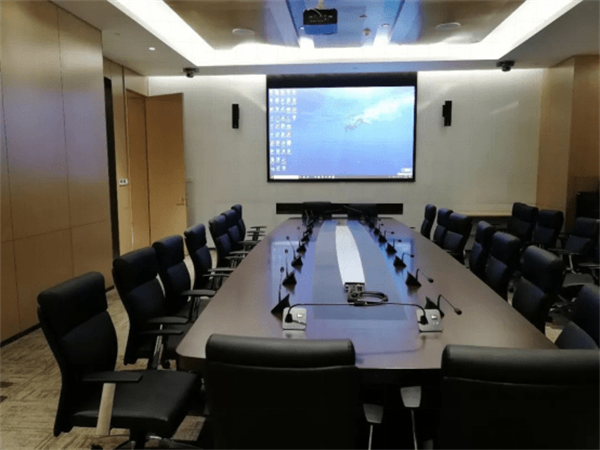

  項目的其它房間音頻系統都采用了集中加分布式擴聲方案。其中14個房間主擴聲采用2支ALA5T線陣音箱加4-6-8支ATLAS  FAP6260T 吸頂音箱,這種設計較好地解決了會議系統的聲場均勻度、傳聲增益、聲像定位問題。40余臺ATLAS  HPA602  D類功放有效、可靠、穩定地推動了這些喇叭輸出。同時各房間均配置了ATLAS  BB 88音頻DSP處理器,成為音頻系統的控制、處理中心。

  另有2間培訓教室和1間決策會議室房間面積較大,配置了ATLAS較大功率的EL有源線陣音箱系統,其中EL1503是無源陣列音柱,由15支3寸單元組成,最大聲壓級可達116db,ELW110A是10寸單元的有源低音箱,內置DSP處理器和高低音功放,動態均衡器針對無高音單元系統的補償,得到了49-16K(±5db)的平滑頻率響應,使音頻系統不僅滿足會議需求,同時還可以進行企業內部的娛樂活動。

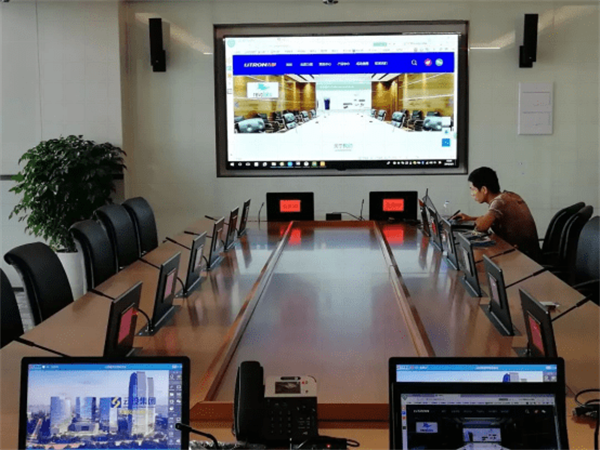

  為了適應不同場景的靈活應用,會議話筒選擇無線鵝頸方式,項目選用了美國Revolabs公司的Elite系列EL-GN12鵝頸話筒。為了滿足國際會議的需求,系統配置了無線同聲傳譯系統,設備選型為臺灣卡訊電子實業有限公司BXB品牌的TS系列紅外系統。TS系統支持16路紅外語言通道,采用2-6MHz傳輸頻率,不受高頻驅動光源干擾。系統共配置了2臺譯員單元和100個接收單元。其中12個房間配備了BXB FCS6300系列手拉手?jǐn)?shù)字會議系統,和總共270余支FUN系列桌上型鵝頸話筒,此話筒的新穎造型獲得了2016年度德國IF設計大獎,F(xiàn)CS6300幾個貼心設計,充分體現了BXB設計者“好上加好”的良苦用心。

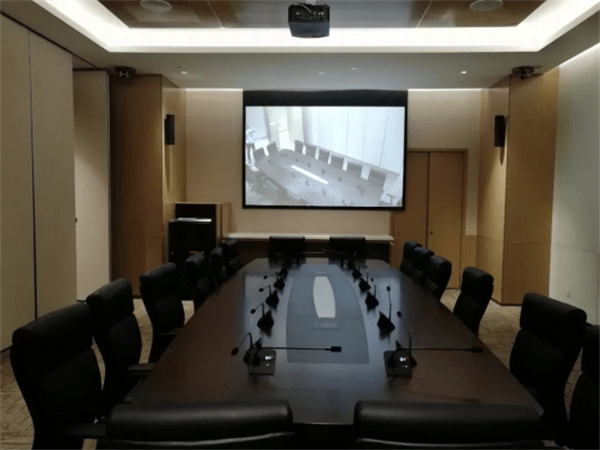

  項目中的4間會議室還使用了日本CANON公司的投影機:LX-MU500Z,CANON公司在投影領域以掌握3大顯示技術之一—LCOS著稱,憑借在光學領域的技術積累,CANON近幾年同時進軍DLP\LCD以及激光光源領域,并推出了多款獨具特色的機型,LX-MU500Z采用了DLP技術和激光光源,LX-MU500Z突破普通激光機體積笨重的設計瓶頸,體積小巧但仍具有5000流明的高亮度和WUXGA的高分辨率。

  作為此次項目系統工程的參與方,力創提供“音頻擴聲+會議系統+同聲傳譯系統”的設計方案完美符合并滿足了甲方的功能需求,為云投商務大廈搭建起一套設備先進,性能穩定可靠的擴聲系統,也得到了高度的認可及肯定,力創為此次項目傾心投入,不僅是對自身專業實力的鍛煉,更是為推進現代化、智慧信息化辦公趨勢注入自己的一份力量,譜寫出共同向往的美好未來生活新篇章!
