佳能中國新辦公樓

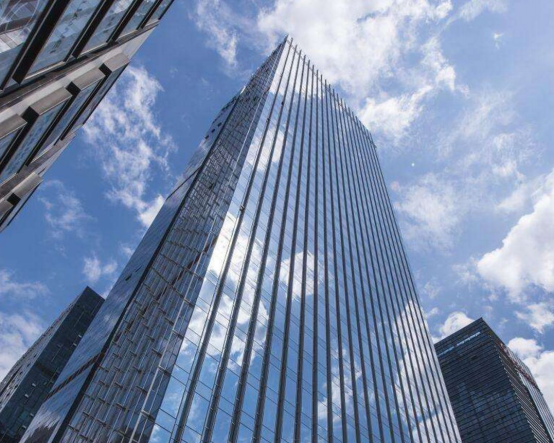

2019年初,力創昕業參與了重要合作伙伴---CANON中國新辦公樓的視聽環境的建設。新辦公樓位于北京CBD商圈的中國人壽金融中心,力創對該企業的董事會議室和多功能廳進行了音視頻會議系統的設計、設備提供及安裝。
力創昕業技術人員在前期和該公司負責人進行了多次技術溝通,提供了一整套完整的音視頻解決方案,其中包括系統功能、設備、建聲和裝飾裝修配合細節,確保把音視頻系統建成先進,實用、穩定和可靠的系統。該項目涉及了Canon投影機、Atlas音頻產品、BXB會議系統、Gamut等多個力創昕業旗下代理的國際品牌。

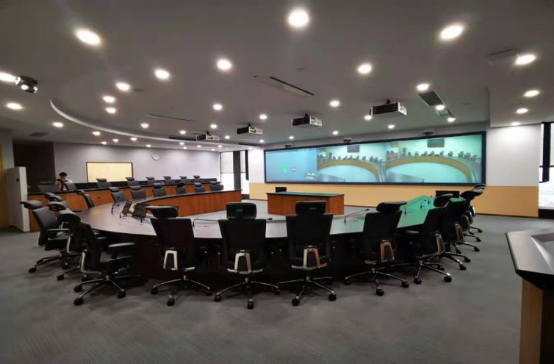

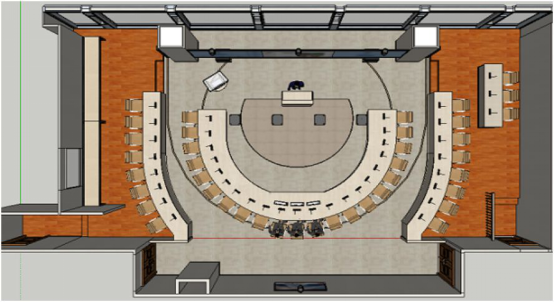

董事會議室AV系統包括多屏融合顯示系統、音響擴聲系統、會議發言系統、視頻會議系統、智能控制系統等。
大屏幕主顯示系統采用4臺7000流明激光3LCOS投影機CANON WUX7000Z進行融合顯示,投影于8.0m*1. 6m的抗光畫框幕上,通過Gamut高清融合器配合中控系統實現畫面實現全屏、單屏、兩分屏、三分屏等多種預設顯示模式。主畫面可以同時投影8路高清信號源,包括攝像機,視頻會議終端,PC輸出各類文檔信號等。輔助顯示系統主要在領導席設置3臺18寸可升降顯示器,同時在大顯示屏對面設置84“平板顯示屏,供發言人在臺上發言時顯示相關信息使用?,F(xiàn)場的攝錄系統采用了4臺BXB高清攝像機安裝于會議室各處,用于發言人攝像跟蹤和給視頻會議提供圖像。
現場擴聲系統采用AtlasEJ2003和EJW115A有源線陣列擴聲系統,安裝于大屏幕兩側,以集中式擴聲方式實現,Atlas EJ2003線性列擴聲特點使得全場聲壓級尤為均勻。EJW115A超低頻音箱擴展低頻響應,使得無論是人聲還是節目源回放都會得到良好的重現。音頻系統控制核心為Atlas BB-168DTAEC數字音頻DSP處理器,具有強大的自動回聲消除AEC功能,尤其方便遠程視頻會議時使用。
為了方便會議中不同角色的發言形式,會議室設置了2只手持無線話筒,2只無線領夾話筒,以及39席嵌入式定制BXB FCS6300系列話筒,內含發言按鍵,特殊事件觸發按鍵和電源插座等定制功能。
現場使用中控主機對全部音視頻系統實現一體化管理控制,可以預置多種工作模式。可通過中控設備對現場擴聲、投影、會議發言系統、燈光場景及窗簾等設備的控制。除有限觸控屏置于技術支持席控制,還在會場內配備IPAD用于移動控制。

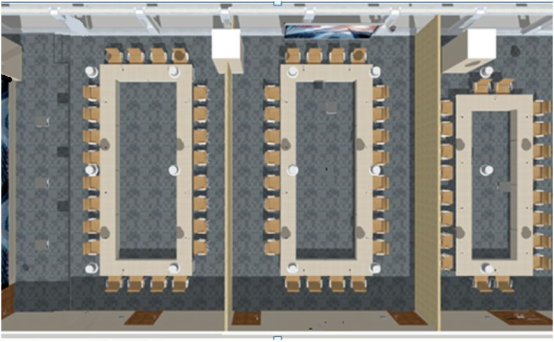

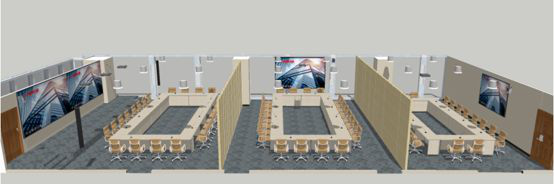

多功能廳為帶有隔斷的會議室,有多種使用模式,可獨立為三間視聽會議室,也可設為1大1小兩間會議室,或是把3間會議室合并為一間較大的多功能廳。多功能廳AV系統包括多屏融合顯示系統、音響擴聲系統、會議發言系統、視頻會議系統、智能控制系統等。確保多功能廳在任意使用模式下保證良好效果。

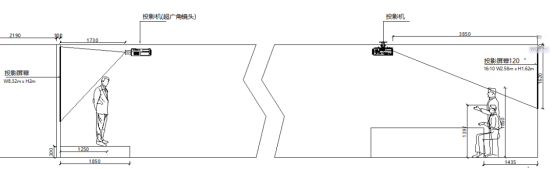

大屏幕主顯示系統采用3臺7000流明激光3LCOS投影機CANON WUX7000Z進行融合顯示,投影于8.0m*2m的屏幕上,通過Gamut高清融合器配合中控系統實現畫面實現全屏、單屏、兩分屏等多種預設顯示模式。由于會議室層高僅3米,主席臺進深較淺,為了保證投影光線不會投射至在主席臺演講人的眼睛,3臺融合投影機換裝0.54:1投影鏡頭,可垂直位移+/-90%的超短焦鏡頭來解決此問題。同時另外兩個分區會議室分別設有120“投影顯示系統,同樣采用CANON WUX7000Z投影機。多功能廳現場部署多臺BXB高清攝像機安裝于會議室各處,用于發言人攝像跟蹤和給視頻會議提供圖像。
現場擴聲系統采用AtlasEJ2003和EJW115A有源線陣列擴聲系統作為主擴聲音箱,安裝于大屏幕兩側,以集中式擴聲方式實現,Atlas EJ2003線性列擴聲特點使得全場聲壓級尤為均勻。EJW115A超低頻音箱擴展低頻響應,使得無論是人聲還是節目源回放都會得到良好的重現。此外,會議室作為3個分區單獨使用時,在每個分區安裝6只Atlas FAP82T吸頂音箱作為分區擴聲音箱,并配有Atlas HPA1204多通道數字功放驅動吸頂音箱。整個多功能廳的音頻系統控制核心為Atlas BB-168DTAEC數字音頻DSP處理器,具有強大的自動回聲消除AEC功能,尤其方便遠程視頻會議時使用。
該項目目前已建設完成并投入使用,用戶方在驗收過程中,對力創從設計到設備提供到施工及后期的售后服務的專業性予以的肯定。由于該項目是為世界知名企業設計及實施,各階段的品質保障也是對力創的一個考驗,我們將以精益求精的態度,認真對待每一個新的挑戰。
